Zajištění bezpečnosti systému správy baterií (BMS) v balíčcích LiFePO4

Zajištění bezpečnosti systému správy baterií (BMS) v balíčcích LiFePO4

Technická příručka k bezpečnosti LiFePO4 BMS, která zahrnuje aktivní vyvažování, řízení teploty, diagnostiku na úrovni buněk- a mezinárodní shodu.

Nasazení systémů skladování energie (ESS) s fosforečnanem lithným (LiFePO4) napříč komerčními a průmyslovými (C&I) sektory čelí přísným provozním požadavkům. Zatímco chemie LiFePO4 vykazuje ve srovnání s nikl-mangan-kobaltovými (NMC) variantami inherentní tepelnou stabilitu, nezmírněná nerovnováha buněk, tepelné šíření a nedostatky topologie řízení stále ohrožují životnost zařízení.

Jediný článek pracující mimo své optimální napěťové okno (2,5 V až 3,65 V) může vyvolat lokalizovanou degradaci a snížit použitelnou kapacitu baterie až o 35 % během 1 500 cyklů. Neadekvátní teplotní monitorování navíc riskuje lokalizované topné události, což vede k neočekávanému vypnutí systému a prostojům.

K ochraně dlouhodobých-nákladů na úložiště (LCOS) vyžadují dodavatelé EPC a projektoví manažeři robustní, více{1}}vrstvé architektury Battery Management System (BMS). Tato analýza popisuje primární kontrolní mechanismy, vyvažovací topologie a diagnostické protokoly nezbytné pro stabilitu sady LiFePO4 na úrovni utility-.

Technická analýza: Core Safety Mechanisms & Architecture

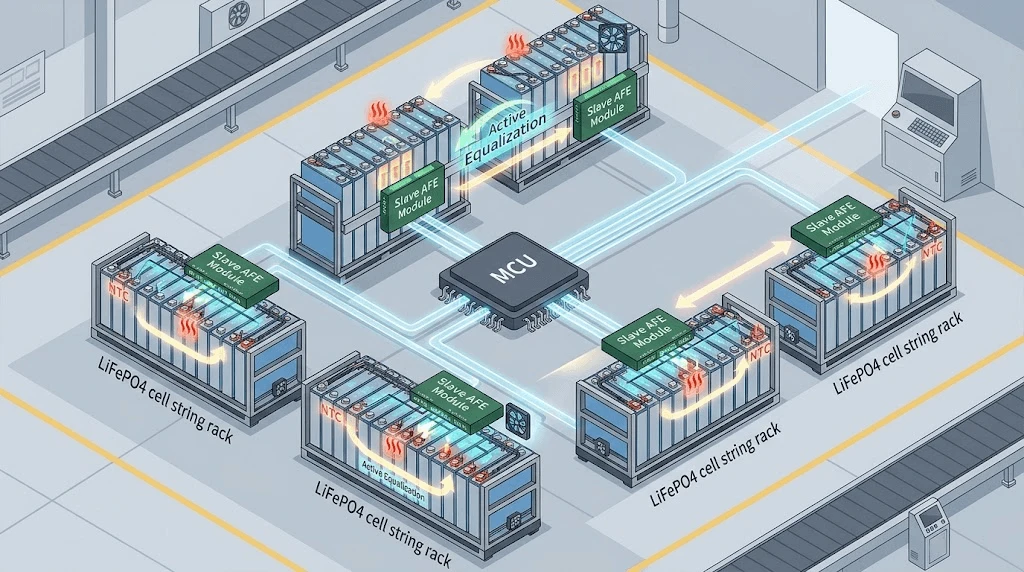

Odolný systém BMS spoléhá na distribuovanou hlavní-podřízenou architekturu. Analogové front{2}}endové (AFE) integrované obvody přímo monitorují skupiny buněk a předávají telemetrii centrálnímu MCU přes izolovaná rozhraní sběrnice CAN.

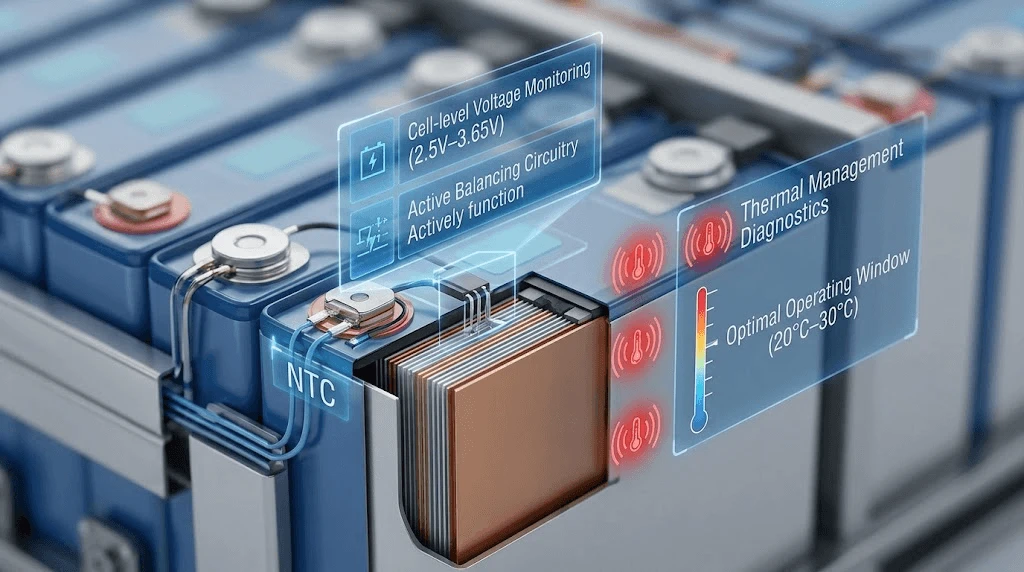

1. Cell-Monitoring Level Voltage Monitoring & Threshold Calibration

Přesné snímání napětí vyžaduje vyhrazené kanály AFE s tolerancí signálu < ±2 mV. Standardní vybíjecí křivky LiFePO4 představují extrémně ploché napěťové plató mezi 30 % a 80 % stavu nabití (SOC), takže metody napětí v otevřeném obvodu (OCV) jsou nedostatečné pro odhad stavu. Vysoce-kvalitní BMS kombinuje Coulombovo počítání s algoritmy rozšířeného Kalmanova filtru (EKF) pro přesné sledování SOC s přesností ±2. Prahové hodnoty parametrů ochrany musí být hardwarově-vynuceny na vrstvě AFE, aby bylo zajištěno spuštění nezávislé na latenci firmwaru MCU:

Přes{0}}přepětí (OVC):3,65 V (úroveň buňky) / zpoždění:<10 ms

Obnovení-přepětí: 3.45V

Pod-mezním napětím (UVC):2,50 V (úroveň článku) / zpoždění:<10ms

V části-Obnovení napětí:2.80V

2. Aktivní topologie vyvažování buněk

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), je vyžadováno aktivní vyvážení.

Aktivní systémy využívají obou{0}}obousměrné DC-stejnosměrné měniče nebo kapacitní přepínací sítě k přenosu náboje z-článků s vyšším napětím na články s nižším-napětím během nabíjecích i vybíjecích cyklů. Aktivací vyvažovacích proudů mezi 2A a 5A zmírňují aktivní topologie ztráty kapacity způsobené odchylkami kapacity napříč velkými řetězci buněk a zlepšují výnos využitelné energie během životního cyklu zařízení.

3. Tepelný management a prediktivní diagnostika

Změny teploty v modulu by neměly překročit 3 stupně. BMS využívá termistory se záporným teplotním koeficientem (NTC) konfigurované na minimální poměr 1 senzor na 4 sériové články, plus další sondy připojené k napájecím MOSFETům a hlavním přípojnicím.

Integrovaný firmware nepřetržitě vypočítává teplotní gradienty dT/dt. Pokud lokalizovaná rychlost změny teploty článku překročí 1 stupeň/min, systém spustí diagnostická upozornění před dosažením absolutních teplotních mezí- (55 stupňů nabíjení / 60 stupňů vybíjení).

Průmyslové standardy a dopad na LCOS

Výběr BMS průmyslové{0}}třídy přímo mění finanční situaci projektu tím, že prodlužuje propustnost životního cyklu a snižuje provozní výdaje (OpEx).

Analýza dopadů LCOS

Tím, že udržuje nerovnováhu článků pod 10 mV během životnosti 8 000-cyklů, aktivní{4}}vyrovnávací BMS zabraňuje předčasnému vypnutí řetězce způsobenému izolovanými nízkonapěťovými články. Tato funkce snižuje Levelized Cost of Storage (LCOS) o:

· Zachování využitelné kapacity:Zabraňuje efektu „nejslabšího článku“ a udržuje kapacitu struny blízko nominálních jmenovitých hodnot.

· Snížené cykly výměny:Prodlužuje celkovou životnost sady na více než 10 let, aniž by bylo nutné-vyměňovat moduly článků střední životnosti.

Systémová integrace a kompatibilita

Vyhovující BMS se musí hladce propojit s předřazenými systémy konverze energie (PCS) a solárními regulátory nabíjení.

Při nasazování komerčních úložných řešení, jako je napřModul pro ukládání energie 25,6V 100Ah, průmyslová komunikace závisí na protokolech CAN bus 2.0B a Modbus RTU s nízkou latencí. BMS přenáší dynamické provozní limity do měniče v reálném čase:

Limit nabíjecího proudu (CCL):Dynamicky upravováno na základě maximálního napětí článku a vnitřní teploty.

Limit vybíjecího proudu (DCL):Upraveno na základě minimálního napětí článku, teploty a aktuálního SOC.

Tato komunikace s uzavřenou-smyčkou nutí měnič přiškrtit výstup dříve, než dojde k překročení teplotních nebo napěťových limitů, čímž se zabrání tvrdému odstavení systému při vysokém zatížení.

Kontrola kvality a globální dodržování předpisů

Zajištění průmyslové bezpečnosti vyžaduje ověřené dodržování globálních zkušebních standardů.

UL 1973:Bezpečnostní standard pro baterie používané ve stacionárních aplikacích. Ověřuje strukturální integritu, zadržování článku a elektrickou bezpečnost při poruchových stavech.

IEC 62619:Nařizuje funkční bezpečnostní testy pro průmyslové lithiové baterie, včetně testování tepelného úniku a bezpečnostních kontrol softwaru řídicí jednotky.

UN 38.3:Testování bezpečnosti přepravy, včetně simulace nadmořské výšky, tepelného šoku, vibrací, nárazu, vnějšího zkratu a nuceného výboje.

Kontrola kvality výroby musí zahrnovat automatizované{0}}testování na konci{1}}linky (EOL). Každá deska BMS prochází před konečnou montáží ověřením ochrany proti zkratu-, kalibračními kontrolami ve všech měřicích kanálech a spálením- za zvýšených teplotních podmínek (50 stupňů).

FAQ

1. Jak BMS zabraňuje šíření tepelného úniku při zkratu-?

BMS využívá dvou{0}}strategii obrany: primární zkratová{1}}hardwarová přerušení spouštějí při překročení proudových prahů ultra-rychlé polovodičové-odpojení přepínačů/MOSFET do < 100 mikrosekund. Pokud používáte topologii mechanického relé nebo stykače, ultra-rychlé polovodičové pojistky poskytují sekundární fyzickou izolaci. Kromě toho řídicí firmware monitoruje vektory dT/dt, aby detekoval vnitřní zkrat předtím, než dojde k úniku plynu nebo šíření tepla.

2. Jaké jsou logistické a bezpečnostní požadavky pro přepravu velkokapacitních balíčků LiFePO4 do zámoří?

Všechny balíčky musí být certifikovány podle předpisů UN 38.3 a odeslány ve stavu nabití (SOC) mezi 30 % a 50 %. Balení vyžadují UN -certifikované nebezpečné obaly (nebezpečné zboží třídy 9) se zesílenou vnitřní izolací, -ochranou svorek proti zkratu a vnitřním obalem utěsněným proti vlhkosti-. BMS musí být během přepravy nastaven na nízký-režim hlubokého spánku, aby se omezilo samovybíjení na < 0,5 % za měsíc.

3. Jaké jsou hranice pro přizpůsobení firmwaru OEM/ODM BMS pro konkrétní protokoly měniče?

Hranice přizpůsobení zahrnují úpravu struktur rámců CANbus/RS485, mapování vlastních adres registrů Modbus, úpravu dynamických algoritmů výpočtu SOC/SOH a konfiguraci vlastních vypínacích křivek teploty/napětí. Úpravy fyzické vrstvy umožňují volby mezi polovodičovým -přepínáním MOSFET nebo obvody ovladače externího stykače na základě limitů systémového napětí (až 1 000 V DC. Standardní technická doba pro přizpůsobení protokolu firmwaru je obvykle 2 až 3 týdny.
